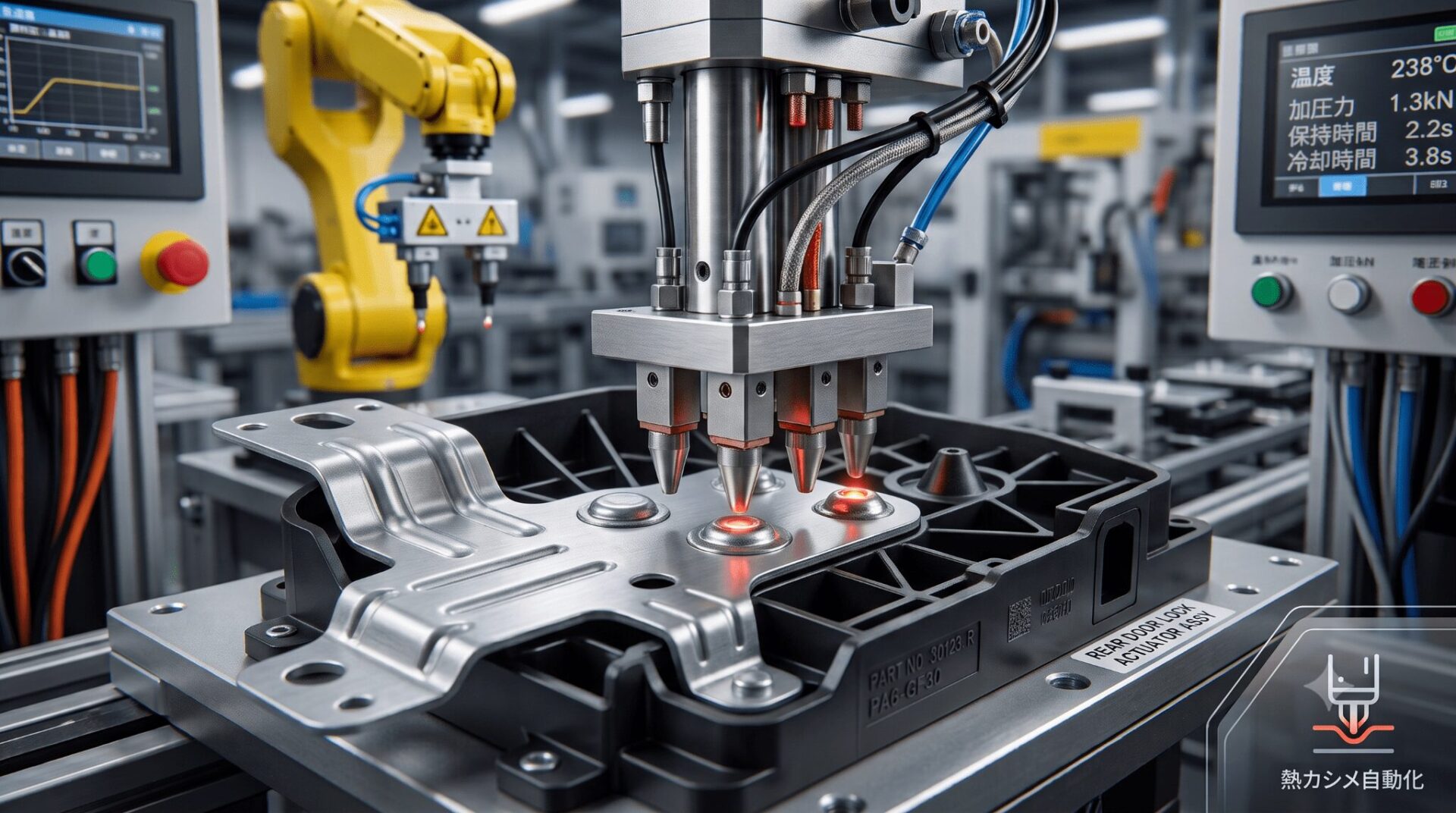

熱カシメとは？仕組み・メリットと自動化のポイントを解説

樹脂（プラスチック）部品に金属プレートを固定したい、ねじや接着剤を減らして部品点数とコストを下げたい。こうした要求に対して、製造現場で長く使われてきたのが「熱カシメ」です。樹脂の突起を熱で軟化させて潰すというシンプルな工法ですが、条件設定と設備の作り込み次第で品質が大きく変わる、奥の深い技術でもあります。

本記事では、熱カシメの仕組みと方式、品質を左右する条件設定、現場で起こりやすいトラブルへの対策、そして装置として設備化する際のポイントまでを解説します。

目次

• 1.熱カシメとは
• 2.熱カシメの方式
• 3.熱カシメの品質を左右する条件設定
• 4.熱カシメで起こりやすいトラブルと対策
• 5.「熱カシメか？」「溶着か？」工法の違いと選定基準を解説
• 6.工場省人化・自動化ナビのカシメ機・溶着機の特徴
• 7.まとめ

1.熱カシメとは

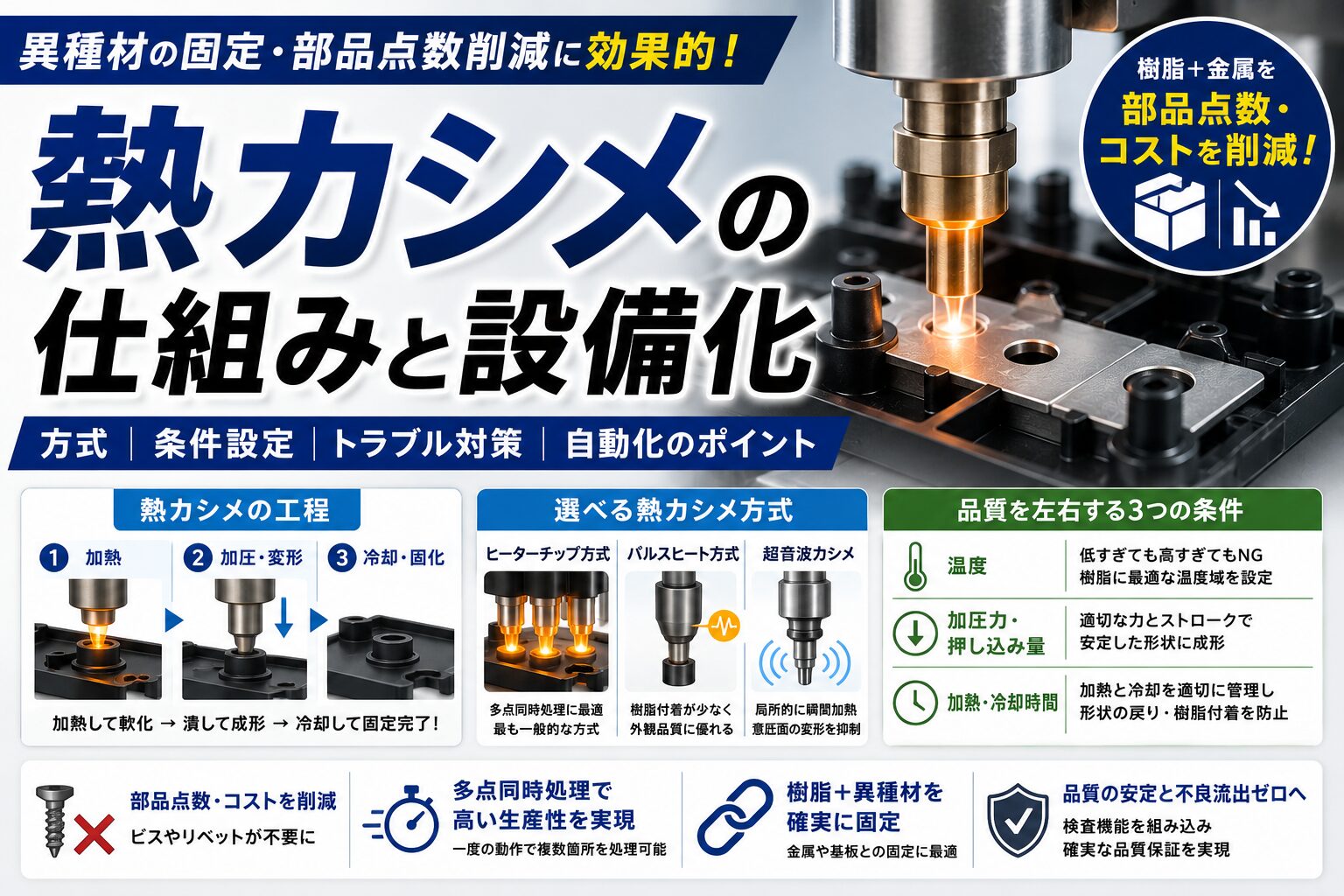

熱カシメの仕組み

熱カシメとは、樹脂部品に設けた突起（ボス）を加熱して軟化させ、加圧して潰すことで、重ね合わせた相手部品を抜け止め・回り止めする接合方法です。潰れた樹脂がリベットの頭のような形状になり、部品を機械的に固定します。熱カシメ（ねつかしめ）は、英語ではヒートステーキング（heat staking）と呼ばれます。『熱かしめ』と表記されることもあります 。

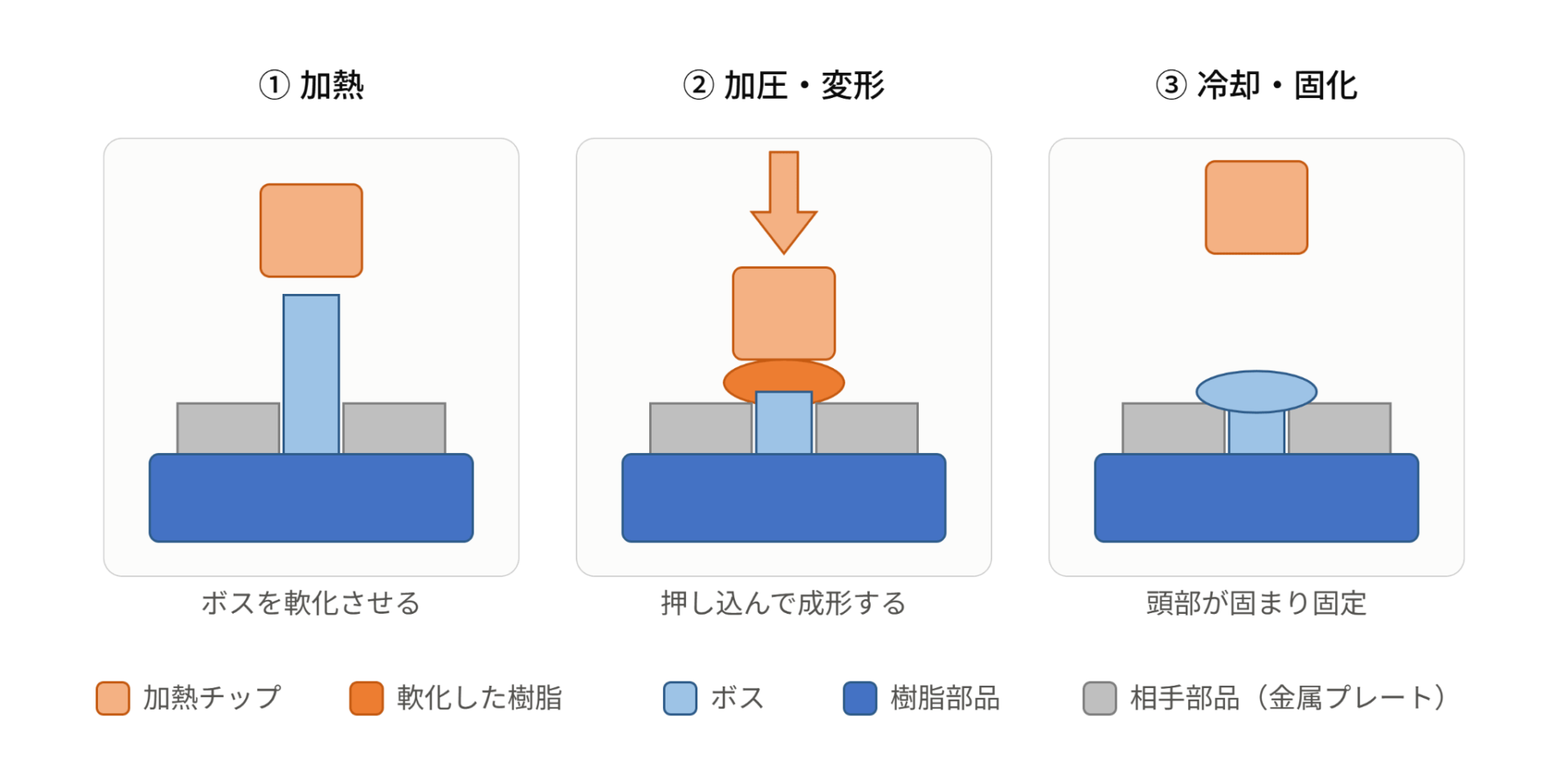

工程は「加熱 → 加圧・変形 → 冷却・固化」の3ステップです。
加熱したチップをボスに押し当てて樹脂（プラスチック）を軟化させ、そのまま押し込んで所定の形状に成形し、樹脂が固まるまで加圧を保持します。冷却が完了した時点で固定が完成するため、接着剤のように硬化待ちの時間を確保する必要がありません。

ここで押さえておきたいのが、溶着との違いです。溶着は接合面の樹脂を溶かして一体化させる工法であり、原則として相溶性のある樹脂同士が対象になります。一方の熱カシメは、樹脂を溶かし合わせるのではなく、形状によって相手部品を押さえ込む機械的な締結です。この違いがあるため、熱カシメは樹脂と金属のような異種材にも対応できます。

熱カシメのメリット

一度の動作で複数箇所を処理できる

熱カシメの最大の強みは、多点同時処理との相性の良さです。
ボスの位置に合わせてチップを配置した治具を用意すれば、1ストロークで全箇所のカシメが完了します。ボスの数が多い製品ほど、ねじ締めや個別処理に対する優位性が大きくなります。

異種材料を確実に固定できる

樹脂と金属、樹脂とフィルム、樹脂と基板など、溶着では一体化できない組み合わせでも機械的に固定できます。金属プレートやセンサー、シャフトなどを樹脂ハウジングに固定する用途で広く使われています。

部品コストと管理工数を削減できる

ビスやリベットが不要になるため、部品費が減るだけでなく、受け入れ・在庫管理・供給といった付随する工数も削減できます。

作業環境への負担が小さい

加熱と加圧が中心の工程であるため、動作音が小さく、粉じんも発生しません。

2.熱カシメの方式

熱カシメは熱の与え方によって方式が分かれます。ワークの形状や要求品質に応じた使い分けが必要です。

ヒーターチップ方式

カートリッジヒーターなどで加熱したチップを直接ボスに接触させる、最も一般的な方式です。構造がシンプルで、チップを常時一定温度に保っておけるため、サイクルタイムを短く抑えられます。

複数のボスを同時に処理する場合にも向いており、チップを並べた治具を用意すれば、一度の下降で何十箇所ものカシメを完了できます。多点処理を前提とする量産ラインでは、まず候補に挙がる方式です。

パルスヒート方式

通電時のみチップを急速加熱し、加圧しながら冷却まで行う方式です。溶けた樹脂がチップに付着しにくく、仕上がり形状が安定します。外観品質が求められる意匠面や、微細なボスの処理に適しています。

一方で1サイクルごとに昇温と降温を行うため、ヒーターチップ方式に比べるとタクトは長くなります。

超音波カシメ

超音波振動をボスに加え、内部で発生する摩擦熱で軟化させて成形する方式です。外部から熱を伝えるのではなく接合部で発熱させるため、加熱が局所的かつ瞬間的で、周辺部への熱影響を抑えられます。

ワークごとのボス高さのばらつきを吸収しやすく、意匠面のヒケや変形を嫌う部品にも対応できます。同じ「ボスを潰す」処理でも、熱源が変わることで得意な領域が変わります。

3.熱カシメの品質を左右する条件設定

熱カシメの品質は、温度・加圧力・時間の3要素でほぼ決まります。これらの要素の最適化が、量産での安定性を左右します。

温度

樹脂の融点や軟化点に対して、適切な温度域を設定します。低すぎれば樹脂が十分に変形せず、押し込んでも形状が定まりません。高すぎれば分解や焼けが起こり、変色やガス発生の原因になります。

同じ樹脂材料でも、グレードやフィラーの有無によって最適温度は変わります。カタログ値をそのまま採用するのではなく、実際のワークで確認しながら詰めていく作業が欠かせません。

加圧力と押し込み量

樹脂を狙った形状に成形するための力と、どこまで押し込むかのストローク管理です。加圧力が不足すると頭部が十分に広がらず、抜け止めとしての機能を果たしません。過剰であればボスの根元にストレスがかかり、母材の割れや反りにつながります。

押し込み量の管理には、ストッパーで機械的に規制する方法と、サーボプレスで位置を制御する方法があります。挟み込む部品の板厚にばらつきがある場合、機械式のストッパーでは吸収しきれません。位置制御であれば、ワークごとの寸法差に応じて押し込み量を追従させられます。

加熱時間と冷却時間

加熱時間が短ければ芯まで軟化せず、表面だけが変形した状態になります。逆に長すぎるとボス周辺まで熱が伝わり、意匠面のヒケや変形を招きます。

見落とされやすいのが冷却時間です。樹脂が固化する前にチップを離すと、形状が戻ったり、チップ側に樹脂が引っ張られたりします。加圧を保持したまま冷却する時間を確保することが、仕上がりの安定に直結します。

4.熱カシメで起こりやすいトラブルと対策

溶け不足・カシメ形状のばらつき

温度不足、加熱時間不足、加圧力不足のいずれかが原因です。設定値だけでなく、チップの温度が実際に出ているか、ヒーターや熱電対が劣化していないかを含めて確認します。
ボス高さのばらつきが大きい場合は、成形側の条件も見直しの対象になります。

チップへの樹脂付着

溶けた樹脂がチップ側に残り、次のワークに転写される不具合です。
冷却時間の不足が主な原因ですが、チップにフッ素系のコートを施す、非接触で加熱する方式に切り替えるといった対策も有効です。

意匠面の変形・白化

熱がボスの周囲まで回り込むことで、反対側の見える面にヒケや変色が発生します。
加熱時間を短く抑える、局所的に加熱する方式へ変更する、受け治具側で熱を逃がすといったアプローチで改善します。

部品未挿入・ボス折れの見逃し

カシメ形状としては成立していても、挟み込むはずの部品が入っていない、ボスが折れているといった不具合は、外観だけでは判別しづらいものです。
作業者の目視に頼っている限り、一定の確率で後工程へ流出します。

これらは条件出しでは解決できません。工程内で検出する仕組みを組み込むことが必要です。

5.「熱カシメか？」「溶着か？」工法の違いと選定基準を解説

工法を検討する段階で迷いやすいのが、熱カシメと溶着のどちらを選ぶかという点です。
選定基準はシンプルで、部品を固定したいのか、密閉したいのかに集約されます。

樹脂と金属を組み付ける、複数のボスで確実に押さえたい、部品点数を減らしたい。
こうした要求であれば熱カシメが適します。最大の強みは「異素材の固定ができる」ことです。
ただし、あくまで機械的な締結であるため、気密・液密は原理的に確保できません。また、あらかじめカシメるためのボスを配置するスペースを設計しておく必要があります。

一方、容器の内部に液体や気体を封じたい、接合部から漏れがあってはならないという要求であれば、樹脂同士を一体化させる溶着が必要です。
ただし、基本的に「同じ種類の樹脂同士、または相溶性のある樹脂」であることが前提になります。

これらの違いを踏まえ、それぞれの工法の特徴や代表的な用途を以下の表にまとめました。ご自身の設計における工法選定の参考にしてください。

比較項目	熱カシメ	溶着（超音波・振動・熱など）
主な目的	部品の固定（機械的締結）	密閉・一体化（気密・液密の確保）
対象材質	樹脂 ＋ 異素材（金属、基板、別種樹脂）	樹脂 ＋ 同種樹脂（※相溶性が必要）
外観	カシメ跡（変形したボス）が残る	接合面を内部に隠しやすく、きれいに仕上がる
代表的な用途	自動車内装パネル、基板のケース固定	医療用容器、防水センサーケース、自動車ランプ

溶着の工法や自動化については
溶着機の自動化とは？超音波・熱溶着の仕組みと省人化ポイントを解説
で詳しく解説しています。

重要なのは、工法を先に決めてから設備を検討するのではなく、製品の要求品質と生産条件から逆算することです。
工場省人化・自動化ナビでは、この「逆算」による最適な工法選定から熱カシメ機の設計・製作までをワンストップで承っております。熱カシメの設備検討でお困りの際は、ぜひ一度ご相談ください。

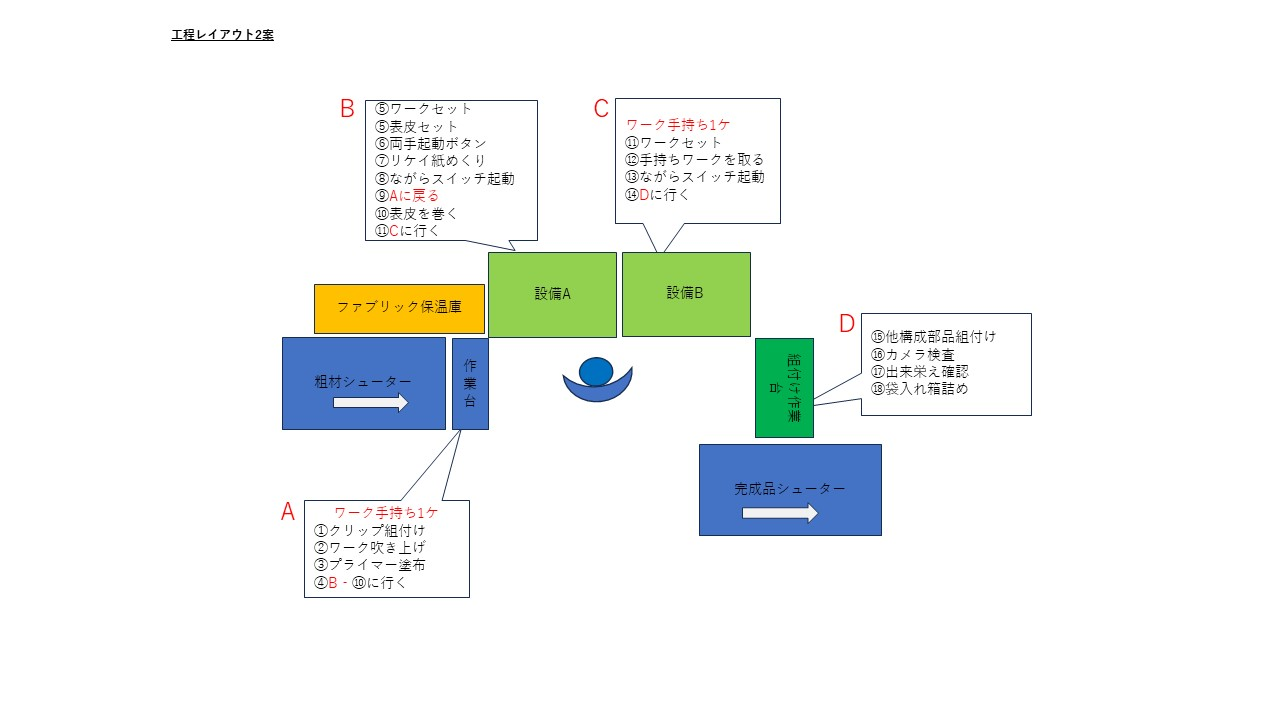

6.工場省人化・自動化ナビのカシメ機・溶着機の特徴

最適な工法を提案いたします

当社の特徴は、熱と超音波の2種類の熱源を、溶着・カシメいずれの工法においてもお客様のご要求に応じて提案が出来る点です。

熱カシメ・熱溶着は比較的高温で処理を行うため、複数個所を一度の加熱で接合することが可能で、高い生産性を有しています。超音波は高さ等を調整しやすいため、汎用性が高く様々な装置に応用が可能です。

お客様の用途や、重要視される要素に応じて最適な設計を行うことが費用対効果の高い装置を作るうえで重要となります。

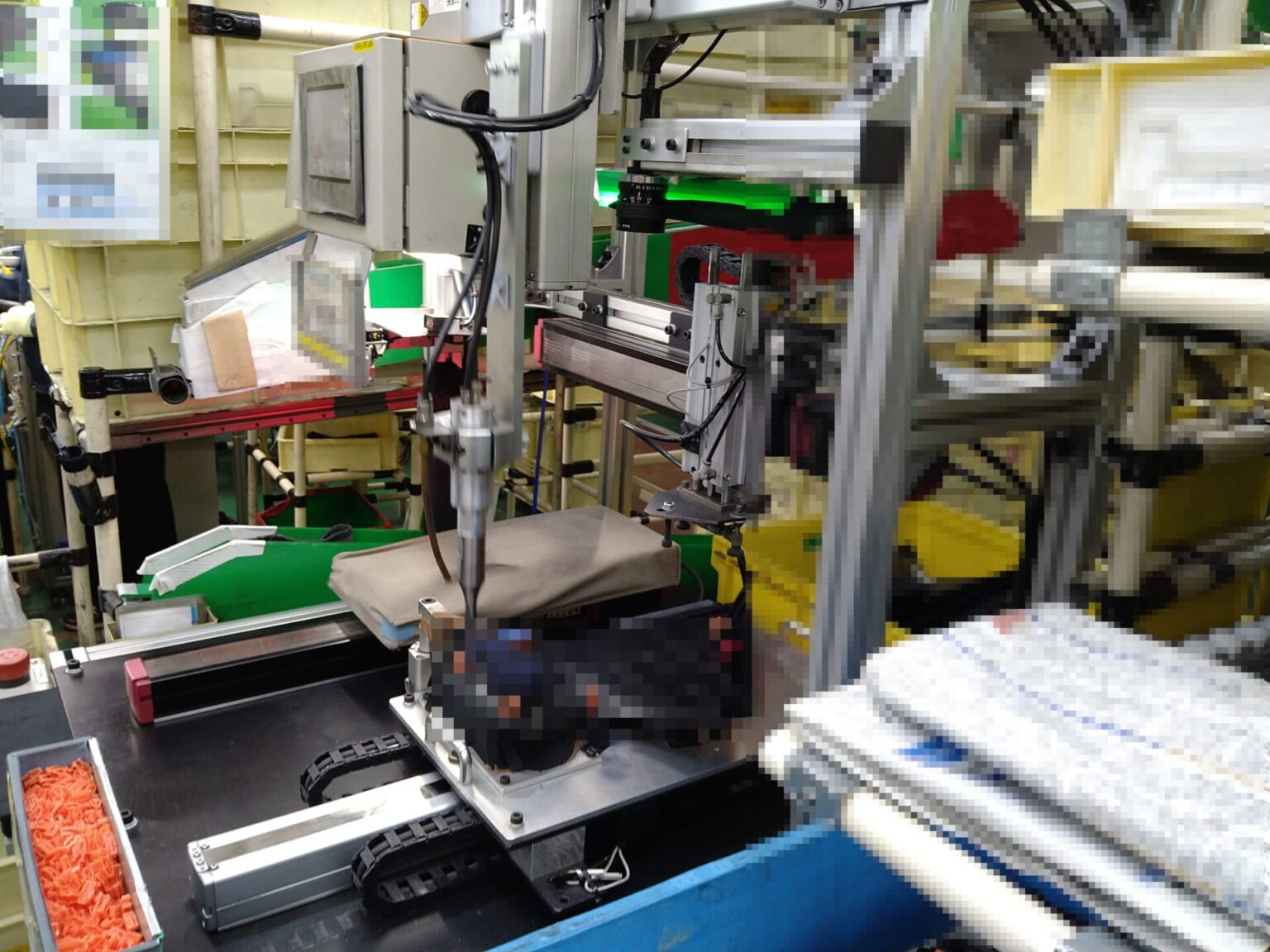

後工程への不良流出を防止

溶着・カシメ工程の不具合として、構成部品が足りていない、ショートショットが確認できない、未溶着、不十分な溶着、カシメ形状の不足、過剰な加熱による意匠面への品質不良などが考えられます。当社の装置であれば、これらのミスを未然に防ぐために、各ポイントに検査用センサーや、画像処理を設置するなど、対策を行う事で後工程不良流出0の装置を製作することが可能です。

7.まとめ

熱カシメは、樹脂ボスを加熱・加圧して潰すことで部品を固定する工法です。追加部品が不要で、多点同時処理により短いタクトを実現でき、樹脂と金属のような異種材の固定にも対応できます。

一方で、温度・加圧力・時間の条件設定がそのまま品質に直結し、条件出しだけでは吸収できないばらつきも存在します。工法の理解に加え、治具や検査を含めた設備側の作り込みが、量産での安定性を決めます。

工場省人化・自動化ナビでは、お客様の製品と生産条件を踏まえたうえで、最適な工法のご提案から装置の設計・製作までを一貫して対応いたします。熱カシメはもちろん、溶着との使い分けを含めた工程全体のご相談も承ります。

熱カシメ工程の自動化、品質の安定化、不良流出の防止でお困りの際は、まずは現状の工程についてお聞かせください。工法が固まっていない段階でのご相談も歓迎しております。
